电动桥式脚手架技术

电动桥式脚手架是一种导架爬升式工作平台，沿附着在建筑物上的三角立柱支架通过齿轮齿条传动方式实现平台升降。电动桥式脚手架可替代普通脚手架及电动吊篮，平台运行平稳，使用安全可靠，且可节省大量材料。用于建筑工程施工，特别适合装修作业（详见图3.3）。

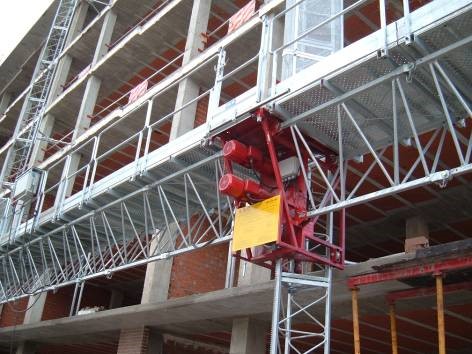

图3.3 电动桥式脚手架

3.3.1 技术内容

（1）电动桥式脚手架设计技术

1）电动桥式脚手架由驱动系统、附着立柱系统、作业平台系统三部分组成。

2）驱动系统由电动机、防坠器、齿轮驱动组、导轮组、智能控制器等组成。

3）附着立柱系统由带齿条的立柱标准节、限位立柱节和附墙件等组成。

4）作业平台由三角格构式横梁节、脚手板、防护栏、加宽挑梁等组成。

5）在每根立柱的驱动器上安装两台驱动电机，负责电动施工平台上升和下降。

6）在每一个驱动单元上都安装了独立的防坠装置，当平台下降速度超过额定值时，能阻止施工平台继续下坠，同时启动防坠限位开关切断电源。

7）当平台沿两个立柱同时升降时，附着式电动施工平台配有智能水平同步控制系统，控制平台同步升降。

8）电动桥式脚手架还有最高自动限位、最低自动限位、超越应急限位等智能控制。

（2）电动桥式脚手架施工技术

1）采用电动桥式脚手架应根据工程结构图进行配置设计，绘制工程施工图，合理确定电动桥式脚手架的平面布置和立柱附墙方法，编制施工组织设计并计算出所需的立柱、平台等部件的规格与数量。

2）根据现场基础情况确定合理的基础加固措施。

3）制定确保质量和安全施工等有关措施。

4）在整个机械使用期间严格按维修使用手册要求执行，如果出售、租赁机器，必须将维修使用手册转交给新的用户。

5）电动桥式脚手架维修人员需获得专业认证资格。

3.3.2 技术指标

（1）平台最大长度：双柱型为30.1m，单柱型为9.8m；

（2）最大高度为260m，当超过120m时需采取卸荷措施；

（3）额定荷载：双柱型为36kN，单柱型为15kN；

（4）平台工作面宽度为1.35m，可伸长加宽0.9m；

（5）立柱附墙间距为6m；

（6）升降速度为6m/min。

3.3.3适用范围

电动桥式脚手架主要用于各种建筑结构外立面装修作业，已建工程的外饰面翻新，为工人提供稳定舒适的施工作业面。

二次结构施工中围护结构砌体砌筑、饰面石材和预制构件安装，施工安全防护。

玻璃幕墙施工、清洁、维护等。

电动桥式脚手架也适用桥梁高墩、特种结构高耸构筑物施工的外脚手架。

3.3.4 工程案例

北京奥运会游泳馆工程、合肥滨湖世纪城、国务院第二招待所改扩建项目、常州大名城、云南省云路中心、三元桥远洋公馆、江苏省镇江新区港南路公租房小区、福建省福州市名城港湾五区、北京方庄芳星园旧楼改造项目、三亚鲁能山海天酒店三期项目、浙江中烟联合工房、神木新村产业服务中心、郑州玉兰苑、北京最高检察院582工程、哈尔滨富力江湾新城12号楼、哈尔滨万达旅游城产业综合体A座等工程。
